Ultimativer Leitfaden für Stumpfschweißverbindungen: Alles, was Sie wissen müssen

Was sind Stumpfschweißrohrverschraubungen?

Stumpfgeschweißte Rohrverbindungsstücke sind Komponenten, die dazu dienen, Rohrabschnitte innerhalb eines Rohrleitungssystems zu verbinden, umzuleiten oder abzuschließen, indem sie direkt an die Rohrenden geschweißt werden, wodurch eine dauerhafte, leckagesichere Verbindung entsteht. Im Gegensatz zu Gewinde- oder Muffenschweiß-Fittings sind Stumpfschweiß-Fittings an den Kanten abgeschrägt, damit der Schweißer Fitting und Rohr in einer einzigen durchgehenden Schweißnaht miteinander verschmelzen kann, was zu einer glatten Innenfläche mit minimaler Strömungsstörung führt.

Diese Verbindungsmethode ist in industriellen Hochdruck- und Hochtemperaturanwendungen weit verbreitet, darunter Öl- und Gaspipelines, Energieerzeugungsanlagen und chemische Verarbeitungsanlagen, wo die Verbindungsintegrität unter extremen Bedingungen nicht verhandelbar ist. Da die Schweißnaht selbst Teil der Rohrstruktur wird und keine separate mechanische Verbindung darstellt, bieten Stumpfschweißfittings im Vergleich zu alternativen Verbindungsmethoden im Allgemeinen eine höhere Festigkeit und Zuverlässigkeit.

Gängige Arten von Stumpfschweißverbindungen

Stumpfschweißfittings gibt es in mehreren standardisierten Formen, von denen jede für eine bestimmte Funktion innerhalb einer Rohrleitungsanordnung konzipiert ist. Das Verständnis dieser Typen hilft Ingenieuren und Beschaffungsteams, die richtige Komponente für jede Anwendung zu spezifizieren.

Ellenbogen

Ellenbogen change the direction of pipe flow, typically available in 45-degree and 90-degree configurations, as well as long radius and short radius variations. Long radius elbows are more common in general piping systems because they create a gentler flow transition, reducing pressure drop and turbulence compared to short radius alternatives.

T-Shirts

T-Shirts allow a pipeline to branch into two directions, either as an equal tee, where all three openings share the same diameter, or a reducing tee, where the branch outlet is smaller than the main run. Tees are essential in systems requiring flow distribution or the integration of secondary lines into a main pipeline.

Reduzierstücke

Reduzierstücke connect pipe sections of different diameters, allowing a system to transition smoothly from a larger to a smaller pipe size, or vice versa. Concentric reducers maintain a centered axis between both pipe ends, while eccentric reducers offset one side, often used when maintaining a level top or bottom surface is necessary for drainage or equipment alignment.

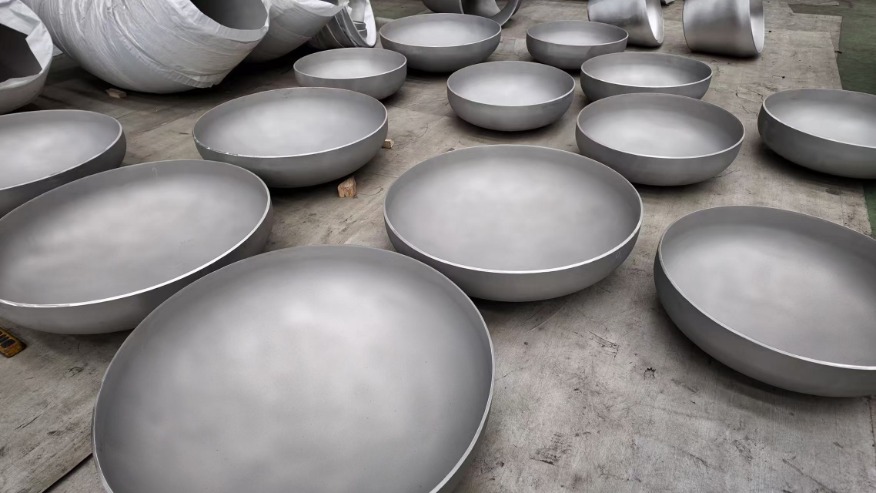

Mützen

Mützen are used to seal the end of a pipeline, providing a permanent closure that withstands the same pressure and temperature conditions as the rest of the system. These are commonly used at line terminations or during system testing phases before further sections are added.

Materialien, die bei der Herstellung von Stumpfschweißverbindungen verwendet werden

Die Materialauswahl hat erheblichen Einfluss auf die Leistung, die Kosten und die Anwendungseignung von Stumpfschweißformstücken. In der folgenden Tabelle sind gängige Materialien und ihre typischen Anwendungsfälle in industriellen Rohrleitungssystemen aufgeführt.

Wandstärken- und Zeitplanbewertungen verstehen

Stumpfschweiß-Fittings werden nach bestimmten Rohrplänen hergestellt, die die Wandstärke des Fittings im Verhältnis zu seinem Außendurchmesser angeben. Zu den gängigen Zeitplänen gehören die Zeitpläne 10, 40 und 80, wobei höhere Zeitplannummern auf dickere Wände hinweisen, die einem größeren Innendruck standhalten können. Die Auswahl des richtigen Zeitplans ist von entscheidender Bedeutung, da eine nicht übereinstimmende Wandstärke zwischen Fitting und Verbindungsrohr zu Schwachstellen an der Schweißverbindung führen und die Integrität des Gesamtsystems beeinträchtigen kann.

Ingenieure berechnen die erforderlichen Planwerte in der Regel auf der Grundlage des Betriebsdrucks, der Temperatur und der mechanischen Eigenschaften des spezifischen Materials des Systems und beziehen sich dabei häufig auf Normen wie ASME B16.9, die Maß- und Toleranzanforderungen für werkseitig hergestellte Stumpfschweißverbindungen regelt.

Hauptvorteile von Stumpfschweißfittings gegenüber anderen Verbindungstypen

Stumpfschweißfittings bieten mehrere praktische Vorteile, die sie im Vergleich zu Alternativen mit Gewinde oder Flansch zur bevorzugten Wahl für anspruchsvolle Industrieanwendungen machen.

• Überlegene Verbindungsfestigkeit aufgrund der vollständig verschmolzenen Verbindung zwischen Fitting und Rohr.
• Reduziertes Risiko von Undichtigkeiten im Vergleich zu Schraubverbindungen, die sich bei Vibrationen oder Temperaturschwankungen lösen können.
• Glatte Innenbohrung, die Turbulenzen und Druckabfall an der Armatur minimiert.
• Besser geeignet für Hochtemperatur- und Hochdrucksysteme, bei denen mechanische Verbindungen versagen können.
• Geringerer langfristiger Wartungsaufwand, sobald ordnungsgemäß geschweißt und geprüft wurde.

Überlegungen zur Installation und Qualitätskontrolle

Die ordnungsgemäße Installation von Stumpfschweißverbindungen erfordert erfahrene Schweißer und sorgfältige Aufmerksamkeit bei der Vorbereitung der Verbindung, einschließlich einer genauen Abschrägung und Ausrichtung vor Beginn des Schweißens. Jede Fehlausrichtung oder ein inkonsistenter Spalt zwischen Fitting und Rohr kann zu Schweißfehlern führen, die die strukturelle Integrität der Verbindung beeinträchtigen, insbesondere bei Hochdruckanwendungen, bei denen ein Ausfall schwerwiegende Folgen für die Sicherheit haben könnte.

Qualitätskontrollmaßnahmen wie Röntgenprüfungen, Ultraschallprüfungen und Farbeindringprüfungen werden häufig zur Überprüfung der Schweißnahtintegrität nach der Installation eingesetzt, insbesondere in kritischen Systemen wie der Stromerzeugung oder der petrochemischen Verarbeitung, wo unentdeckte Schweißfehler im Laufe der Zeit zu katastrophalen Ausfällen führen können.

Auswahl des richtigen Stumpfschweißfittings für Ihr Projekt

Bei der Auswahl der richtigen Stumpfschweißverbindung müssen mehrere Faktoren gemeinsam bewertet werden, darunter der Betriebsdruck des Rohrs, der Temperaturbereich, die transportierte Flüssigkeit oder das Gas sowie die umgebenden Umgebungsbedingungen. Durch die enge Zusammenarbeit mit einem sachkundigen Lieferanten und die Bezugnahme auf geltende Industriestandards wird sichergestellt, dass die ausgewählten Armaturen, Materialien und Zeitplanbewertungen genau auf die Anforderungen des spezifischen Rohrleitungssystems abgestimmt sind, was letztendlich die langfristige Zuverlässigkeit und Sicherheit der gesamten Installation unterstützt.
